鐵路電源模塊20-50W

電源類型：鐵路電源模塊，110V電源模塊
規格型號：ZXD50ERH-18S24

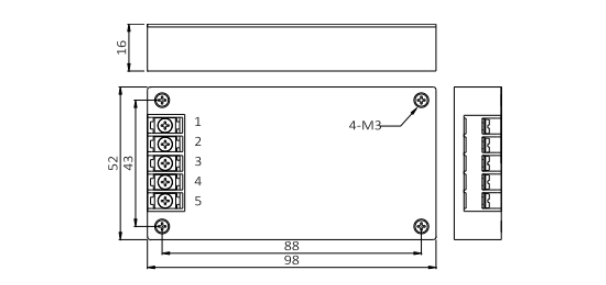

電源尺寸：98mmx52mmx16mm
輸入電壓：DC18V(9-36V)36V(18-72V)110V(40-170V)
輸出電壓：DC3.3V/05V/12V/15V/24V/28V/48V/110V/220V
輸出功率：20-50W

產品詳細

該系列電源具備結構緊湊、體積小巧、低紋波噪聲、優秀的EMC特性等特點，尤其適合應用對振動和EMC有特殊要求機車運行環境。

該系列產品特點：

1、滿足（EN50155/IEC60571:1998）TB/T3021-2001鐵道機車車輛電子裝置標準對電源的輸入要求
2、具備110V標準電壓輸入，輸入范圍達40-170V，能夠同時適用于72V、96V、110V等3個標準輸入電壓總線
3、具備3.3V、5V、12V、15V、24V、48V、54V等輸出電壓，能極大地滿足機車各種供電要求
4、輸出功率范圍：20-50W
5、工作溫度范圍可滿足：-40℃ to +105℃
6、隔離電壓：3000VAC/2250-3000VDC
產品性能

輸入電壓 Vdc	2:1或4:1
輸出電壓精度 %	±1
負載調整率 %	±1.5
電壓調整率 %	±0.8
動態響應 （過沖/恢復時間）	±4%Vo/400us
紋波/噪聲（mV）	Vo≤5Vdc：50
	Vo≥48Vdc：200
	Other：100
工作殼溫	-40℃ - +95℃
開關頻率KHz	100-300
短路保護	長期短路自恢復
隔離耐壓	輸入-輸出：1500Vdc
	輸入-輸出：2250Vdc
	輸入-殼：1500Vdc
	輸入-殼：2250Vdc
	輸出-殼：500Vdc
MTBF	5×10⁵
安規要求	CSA/NRTL/IEC/EN 60950-1,CB-Report
熱阻特性	熱阻	冷卻方式
	2.16℃/W	自然風冷
	1.8℃/W	0.5M/S
	1.32℃/W	1M/S
	0.98℃/W	1.5M/S
	0.8℃/W	2M/S

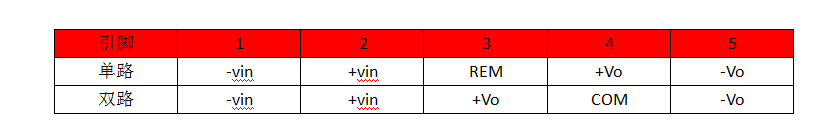

　　產品選型

型號	輸入電壓Vdc	輸出電壓Vdc	輸出電流A	效率%	容性能力UF
ZXD30ERH-□S05	18-36 9-36 40-170 40-170	5	6	84	4700
ZXD30ERH-□S12		12	2.4	88	1000
ZXD30ERH-□S15		15	2	89	1000
ZXD30ERH-□S24		24	1.2	89	470
ZXD30ERH-□S48		48	0.62	89	220
ZXD50ERH-□S05		5	10	83	10000
ZXD50ERH-□S12		12	4.2	84	1000
ZXD50ERH-□S15		15	3.3	85	1000
ZXD50ERH-□S24		24	2	90	470
ZXD50ERH-□S48		48	1	90	470
