鐵路電源10-20W

電源類型：鐵路電源，鐵路機車電源
規格型號：ZXD10CRH-110S24
電源尺寸：50.8mmx25.4mmx11mm
輸入電壓：DC18V(9-36V)36V(18-72V)110V(40-170V)
輸出電壓：DC3.3V/05V/09V/12V/15V/24V/28V/48V
輸出功率：10W

產品詳細

該系列電源具備結構緊湊、體積小巧、低紋波噪聲、優秀的EMC特性等特點，尤其適合應用對振動和EMC有特殊要求機車運行環境。

該系列產品特點：

1、滿足（EN50155/IEC60571:1998）TB/T3021-2001鐵道機車車輛電子裝置標準對電源的輸入要求
2、具備110V標準電壓輸入，輸入范圍達40-170V，能夠同時適用于72V、96V、110V等3個標準輸入電壓總線
3、具備3.3V、5V、12V、15V、24V、48V、54V等輸出電壓，能極大地滿足機車各種供電要求
4、輸出功率范圍：10W
5、工作溫度范圍可滿足：-40℃ to +105℃
6、隔離電壓：3000VAC/2250-3000VDC
產品性能

輸入電壓 Vdc	2：1或4：1
輸出電壓精度 %	Vo1：±1
輸出電壓精度 %	Vo2：±3
負載調整率 %	Vo1：±0.5
負載調整率 %	Vo2：±4.0
電壓調整率 %	Vo1：±0.2
電壓調整率 %	Vo2：±1.5
動態響應 （過沖/恢復時間）	±4%Vo/400us
紋波/噪聲（mV）	Vo≤5Vdc：50
紋波/噪聲（mV）	Other：100
工作殼溫	-40℃ - +100℃
開關頻率KHz	300
短路保護	長期短路自恢復
隔離耐壓	輸入-輸出：1500Vdc
	輸入-輸出：2250Vdc
	輸入-殼：1500Vdc
	輸入-殼：2250Vdc
	輸出與殼：500Vdc
MTBF	3×10⁵
安規要求	GB 9254-2008

產品選型

型號	輸入電壓Vdc	輸出電壓Vdc	輸出電流A	效率%	容性能力UF
ZXD10CRH-18S05	18 9-36	5.05	2	80	2200
ZXD10CRH-18S12		12	0.83	83	470
ZXD10CRH-18S15		15	0.67	83	470
ZXD10CRH-18S24		24	0.42	84	220
ZXD10CRH-110S05	110 40-170	5.05	2	81	2200
ZXD10CRH-110S12		12	0.83	84	470
ZXD10CRH-110S15		15	0.67	84	470
ZXD10CRH-110S24		24	0.42	85	220
ZXD10CRH-36D05	36 18-72	+5.05/-5.05	+1/-1	81	2200/2200
ZXD10CRH-36D12		+12/-12	+0.42/-0.42	83	470/470
ZXD10CRH-36D15		+15/-15	+0.34/-0.34	83	470/470
ZXD10CRH-110D05	110 40-170	+5.05/-5.05	+1/-1	81	2200/2200
ZXD10CRH-110D12		+12/-12	+0.42/-0.42	83	470/470
ZXD10CRH-110D15		+15/-15	+0.34/-0.34	83	470/470

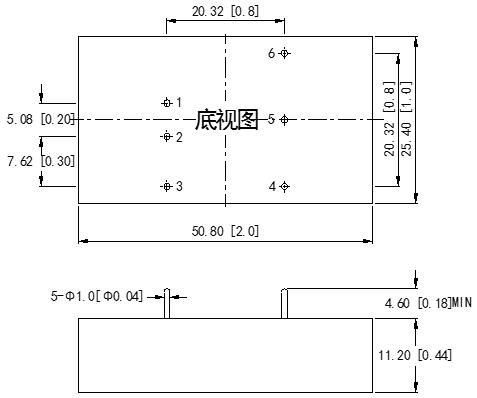

外形尺寸:

管腳定義:

管腳	(單路)	功能(單路)	(單路)	功能(雙路)
1	+Vin	輸入正	+Vin	輸入正
2	-Vin	輸入負	-Vin	輸入負
3	NP	無此管腳	NP	無此管腳
4	-Vo	輸出負	Vo2	2路輸出
5	NP	無此管腳	COM	公共端
6	+Vo	輸出正	Vo1	1路輸出
