DC-DC模塊電源100-200W

電源類型：便裝式模塊電源
規格型號：ZXD200KG-300S24
電源尺寸：139mmx88mmx27mm
輸入電壓：DC150V(100-200VDC)DC300V(200-400VDC)DC600V(400-750VDC)
輸出電壓：DC12V&DC24V&DC36V&DC48V&DC110V
輸出功率：額定功率200W

產品詳細

便裝式模塊電源

典型性能：金屬外殼、寬壓輸入、三路隔離輸出，輸出低紋波噪聲、高穩壓精度、長期短路保護自恢復、使用效率高，高隔離耐壓、輸入過流保護、過壓保護、便攜安裝
廣泛應用：工業自動化、通信、醫療、車載設備、新能源、鐵路信號、儀器儀表、電力系統、軍用設備、車船艦載、雷達、航空航天等領域

※2:1寬電壓輸入范圍
※輸出短路保護，長期自動恢復
※單路電壓輸出形式
※金屬外殼，六面金屬屏蔽
※典型效率：88%
※整機質保5年
※典型應用：鐵路機車、軍用車載、地鐵設備、通訊發射、程控交換、電池供電設備等
一，電氣性能參數：

項目				參數			條件或標準
輸入特性				最小值	額定值	最大值
	輸入電壓范圍（ Vdc）			200	300	450
輸出特性	輸出電（Vdc）		VO	23.76	24.00	24.24

	輸出電流（A）		VO	--	6.25	--

	輸出噪		≤1%Vo				20MHzBW
	電壓精度		≤±1% Vo
	過流保護(A)		＞110%				額定輸入
	輸出短路保護		自恢復				額定輸入
	動態響應		＜200us
	溫度系數		<+0.02%℃
	工作頻率		300KHZ
	過溫保護		有				90℃降溫自恢復
	電壓調整率		＜+0.2%
	負載調整率		＜+0.5%				10%～100%負載變化
	溫度變化率		＜+0.02%
效率			≥87%
工作環 境		工作殼溫	-40℃～+70℃
		儲存溫度	-55℃～+105℃
		工作濕度	10%RH～90%RH
		儲存濕度	5%RH～95%RH
		抗震性	10～55HZ 5g
安全性能		隔離耐壓	1800Vdc、持續時間1min（漏電流≤5mA）				輸入對輸出
			1800Vdc、持續時間1min（漏電流≤5mA）				輸入對外殼
			500Vdc、持續時間1min				輸出對外殼
		絕緣電阻	≥200MΩ

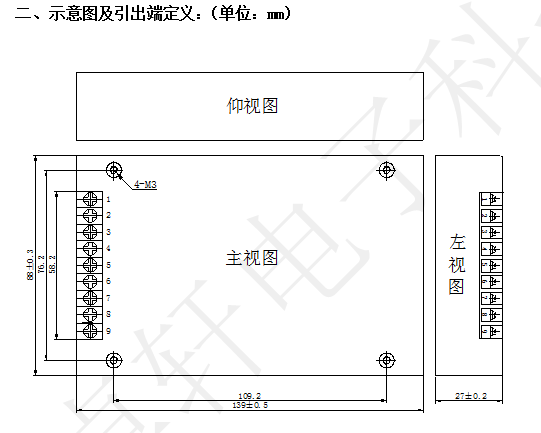

其它		外形尺寸( mm)	139×88×27（具體見附圖）
		冷卻方式	傳導散熱
		安裝方式	接線端子
		重量	0.62KG
		MTBF:	200000h
