電源類型：引針式電源模塊
規格型號：ZAS50M-220S18
電源尺寸：78mmx53mmx28mm
輸入電壓：85V-265VAC或120V-375VDC
輸出電壓：DC3.3V/05V/12V/15V/24V/28V/48V/110V/220V
輸出功率：30-70W
| 電參數測試環境：所有參數均在標稱輸入電壓，標稱負載、環境溫度25℃下測得，特殊除外 | ||||||||||||

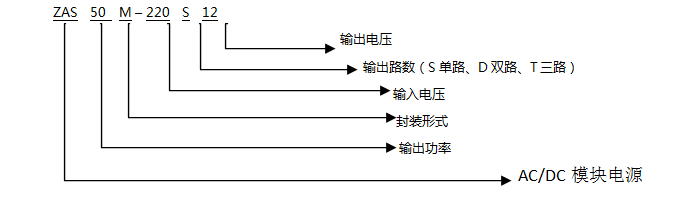

產品命名方式： |
||||||||||||
| 產品型號列表： | ||||||||||||
| 產品型號 | 輸入電壓范（AC） | 輸出電壓(VO)/輸出電流(IO) | 紋波噪聲 | 效率(%) | ||||||||
85-265V(AC)
120-360V(DC) |
Vo1 | Io1 | Vo2 | Io2 | Vo3 | Io3 | ||||||
| ZAS50M-220S05 | 05V | 10A | ≤%1 | 85 | ||||||||
| ZAS50M-220S12 | 12V | 4.16A | ≤%1 | 88 | ||||||||
| ZAS50M-220S15 | 15V | 6.25A | ≤%1 | 88 | ||||||||
| ZAS50M-220S24 | 24V | 2.08A | ≤%1 | 90 | ||||||||
| ZAS50M-220S48 | 48V | 1.04A | ≤%1 | 90 | ||||||||
| ZAS50M-220S09 | 09V | 5.55A | ≤%1 | 82 | ||||||||
| ZAS50M-220S3.3 | 3.3V | 10A | ≤%1 | 81 | ||||||||
| ZAS50M-220D12 | +12V | 2.08A | -12V | 2.08A | ≤%1 | 89 | ||||||
| ZAS50M-220D24 | +24V | 1.04A | -24V | 1.04A | ≤%1 | 88 | ||||||
| ZAS50M-220D15 | +15V | 3.12A | -15V | 3.12A | ≤%1 | 87 | ||||||
| ZAS50M-220D48 | +48V | 0.52A | -48V | 0.52A | ≤%1 | 90 | ||||||
| 注：以上型號未盡，有更多參數可選，詳情咨詢我公司。 | ||||||||||||
| 輸入特性 | 最低端（Vac） | 標稱輸入電壓(Vac) | 最高端（Vac） | |||||||||
| 輸入電壓 | 85VAC | 220VAC | 265VAC | |||||||||
| 輸入頻率范圍 | 47Hz-440Hz | |||||||||||
| 輸出特性 | ||||||||||||
| 輸出電壓精度 | Vo1±1%，Vo2±3%，Vo3±3% | |||||||||||
| 紋波噪聲 | ＜1%Vp-p(20MHz示波器光探頭測試) | |||||||||||
| 負載效應 | ±0.5%（10%-100%） | |||||||||||
| 過流保護 | ＞110% | |||||||||||
| 溫度系數 | ±0.03%/℃ | |||||||||||
| 輸出保護 | 短路保護（長期、自恢復）、過溫保護、過流保護、過壓保護 | |||||||||||
| 一般特性 | ||||||||||||
| 工作環境溫度 | -25~+60℃(工業級) -40~+70℃(軍工級) -55~+85℃(航天級) | |||||||||||
| 儲存溫度 | -45~+105℃(工業級) -55~+105℃(軍工級) -60~+125℃(航天級) | |||||||||||
| 儲存濕度 | 5%~95%RH | |||||||||||
| 隔離電阻 | >100M? | |||||||||||
| 隔離耐壓 | 輸入-輸出2500VAC 輸入-外殼2500VAC 輸出-外殼500VAC | |||||||||||
| 工作頻率 | 200KHz | |||||||||||
| 安裝方式 | 焊接式 | |||||||||||
| 外殼材料 | 金屬外殼 | |||||||||||
| 冷卻方式 | 自然空冷 | |||||||||||

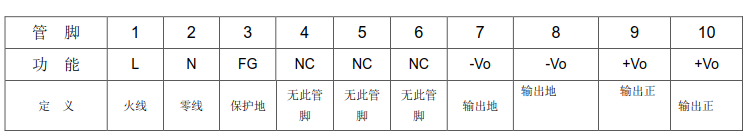

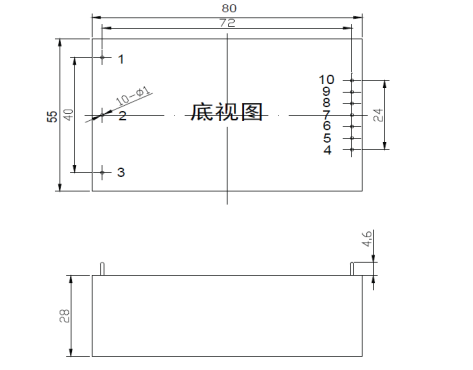

| 安裝尺寸(單位：mm)及管腳定義： | ||||||||||||
  |
||||||||||||
