HT7178帶輸出關斷的20V、12A全集成同步升壓轉換器

來源：發布時間：2018-05-09 11:23:34 7199 次瀏覽

一.無需外置 MOSFET，無需外置二極管，電源設計更省事!

HT7178是一款非常優秀的 DC-DC 同步升壓轉換器。無需外置 MOSFET，無需外置二極管。相較市面上的同步升壓芯片，他內置了柵極驅動器（以實現負載斷開功能）的 20V 同步升壓轉換器，峰值電流可達 12A , 效率最高可達96%，所以HT7178 非常適合應用在藍牙音箱，電池檢測，電子煙，高亮手電筒，USB Type-C PD, 大尺寸面板門級驅動等場合。

深圳市永阜康科技有限公司結合客戶實際方案，成功應用到3.7V升壓到9V(8W×2輸出), 3.7V升壓到12V(20W輸出)高端藍牙音響；7.4V升壓到15V(40W輸出), 12V升壓到20V(60W輸出)廣場舞音響；電子煙等案例。

二．產品介紹

1. 產品特色

①.HT7178的輸入電壓范圍是2.7V到15V, 輸出電壓范圍是4.5V到20V。該芯片集成了兩個低導通電阻的功率MOSFET：一個11m?6?8開關FET和一個13m?6?8整流器FET，使用具有集成斜坡補償功能的固定頻率峰值電流模式控制。HT7178 PFM,PWM兩種模式可選，匹配不同的應用場合，提高效率。

②.HT7178集成欠壓保護，過壓保護，過溫保護功能。欠壓鎖定電路可防止低電壓下電路的故障，以及輸入端電阻的過放電。電壓低于相應閾值，芯片關閉。電壓高于相應閾值，芯片開啟；如果輸出電壓高于22V（典型值），過壓保護電路開始動作，芯片停止工作，直至輸出電壓降低至低于閾值；芯片內部結溫高于150℃時，過溫關斷保護啟動，芯片停止工作，直至芯片內部結溫降低至130℃,該功能可有效防止芯片損壞。HT7178采用4.5mm x3.5mm DFN20封裝，具有極優秀的熱耗散性能。管腳功能兼容TPS61088。

2. 應用特性

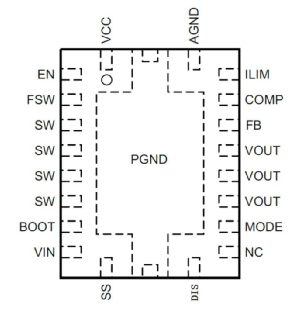

①.HT7178腳位圖

②.HT7178典型應用圖

從上圖我們可以看到，所需要的外部器件很少。該芯片還提供一個單獨的 pin 腳 DIS來驅動負載輸出端的外部 FET（P-FET）,在設備關斷或者輸出短路時它能完全斷開輸入與輸出的連接。啟動時，通過內部電流源來控制外部 P-FET 開關。在關斷或者輸出短路時，將輸出與輸入側隔離,如下圖：
