提供高達 +50dBm OIP3 線性度和低噪聲

亞德諾半導體 (Analog Devices, Inc.，簡稱 ADI) 旗下凌力爾特公司推出一款具有 15dB 增益的寬帶全差分放大器LTC6432-15，該器件可提供高達 +50.3dBm OIP3 (輸出三階截取) 的線性度、非常高的 +22.7dBm OP1dB (輸出 1dB 壓縮點) 和 3.2dB 噪聲指數 (在 150MHz)。除了其在高頻條件下?lián)碛械某錾旁氡戎?，它甚至在較低頻率下也能保持其動態范圍性能。這是因為和基于 GaAs 或 pHEMT FET 的放大器相比，LTC6432-15 先進的 SiGe 工藝雙極型設計具有顯著降低的 1/f 噪聲頻率拐角。因此，它的噪聲指數在 100kHz 頻率下僅上升至 6.6dB，而其他同類放大器的噪聲指數則升高到 20dB 以上。LTC6432-15 可有效地為許多處理低頻信號的應用擴展有效帶寬和動態范圍性能。而且，相比 GaAs 和 pHEMT FET 放大器，LTC6432-15 還在整個溫度范圍、電源范圍和器件之間實現了優良的穩定性。

LTC6432-15 的高動態范圍和至低頻的擴展帶寬拓寬了其實用性，并改善了它在眾多放大器應用中的性能，包括高采樣速率 A/D 轉換器驅動器、電纜網絡放大器、寬帶信號源調理、雷達接收機 IF 放大器、軟件定義無線電、VHF / UHF 廣播無線電設備和 RF 測試儀器。

LTC6432-15 差分輸入和輸出在內部進行 100Ω 端接。其輸入在 100kHz 至 1.4GHz 頻段內匹配，并在整個帶寬范圍內具有優于 10dB 的回程損耗。另外，輸出也在 100kHz 至 1GHz 頻段內匹配。該放大器僅需 DC 隔離電容器 (布設在其輸入和輸出端)、兩個用于提供正確偏置的扼流圈、和每個輸出一個反饋電容器以將其卓越的增益平坦性擴展至低頻。

LTC6432-15 采用單個 5V 電源供電運作。它吸收 166mA 的標稱電源電流。該器件規格在 –40°C 至 85°C 的外殼溫度范圍內工作。LTC6432-15 采用 4mm x 4mm 塑料 QFN 封裝，并可提供兩種等級：具有所有典型參數性能的 B 級版本之千片批購價為每片 3.69 美元，而經過測試和提供保證之指標的較高性能 A 級版本為每片 6.44 美元。這兩種等級的器件均有現貨供應。如需了解更多信息，請登錄 www.linear.com.cn/product/LTC6432-15。

照片說明：一款超低失真 15dB 增益寬帶差分放大器把出色的動態范圍擴展至低頻

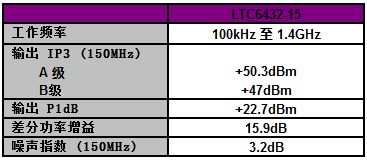

性能概要： LTC6432-15

本文給出的報價僅供預算之用。各地報價可能因當?shù)仃P(guān)稅、各種稅款、費用以及匯率不同而有所分別。

3月10日，ADI完成對卓越的高性能模擬集成電路公司凌力爾特之收購。收購凌力爾特之后，ADI 進一步增強了技術實力。
