電源模塊產品測試說明
文章來源：未知 作者：zhuoxuan 點擊：10 發表時間：2017-03-13 21:12

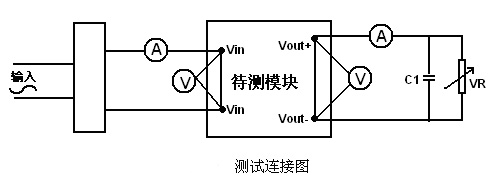

通用測試線路：
測試儀器要求：
交流可調電源
輸出電壓必須高于電源變換器輸入電壓最大值；
輸出電流必須大于電源變換器輸入電流最大值。
示波器
帶寬要求：示波器帶寬 ≥ 20MHz；
探頭要求：請選用帶地線環的探頭；
變阻器
VR請使用無感變阻器或電子負載（恒阻模式），選用有感變阻器，則要并聯電容C1
耐壓需大于變換器模塊的輸出電壓，容值建議使用10μF鉭電解電容。
基本參數及測試方法：
電壓精度（穩壓精度） 按上圖連接電路
標稱輸入電壓和標稱負載的條件下，實測輸出電壓UM與標稱輸出電壓UN的差值，同標稱輸出
電壓值的百分比。
電壓精度＝ （ UM－UN ）/UN X100% （公式一）
式中UM： 實際輸出電壓極值
UN： 標稱輸出電壓
源效應（電壓調整率） 按上圖連接電路
接入額定負載，在允許范圍內調節輸入電壓，測量輸出電壓的變化量與輸出電壓標稱值的
百分比，按公式一進行計算。
負載效應（電流調整率）
在標稱輸入電壓，輸出電流從20％－100％變化時，測量輸出電壓的變化量與輸出電壓標
稱值的百分比，按公式一進行計算。
效率
在標稱輸入電壓，標稱負載的情況下，輸出功率與輸入功率之比。

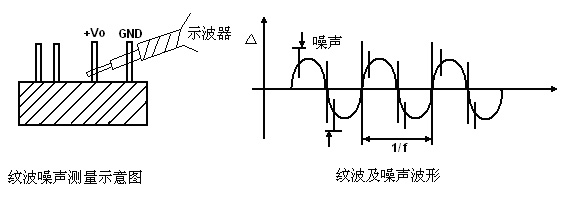

紋波與噪聲
開關頻率
待測變換器中直流電壓被切換的速度。
動態調節時間及幅值
負載電流有階躍時，直流變換器需要進行調節的時間和幅值。

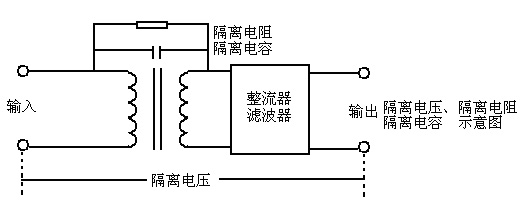

隔離電壓、隔離電阻、隔離電容
環境溫度
變換器工作時的周圍環境溫度。
工作溫度（殼溫）
變換器工作時的殼體溫度。
存儲溫度
變換器在廠家制造過程中，未工作狀態下進行的高溫、低溫存儲。
測試環境
變換器說明書中的各項指標如無特殊說明，均在環境溫度250C下測得;
有關電參數指標如無特殊說明，均在標稱輸入電壓、標稱負載的情況下測得。
